한 엔지니어가 유리섬유 PEEK 소재의 데이터시트를 열어 HDT(열변형률)가 315°C인 것을 확인하고, 해당 부품의 연속 사용 온도를 250°C로 승인합니다. 생산 라인은 가동을 시작합니다. 6개월 후, 해당 부품은 허용 오차 범위를 벗어나 씰의 예압이 손실되었고, 고객은 원인을 묻습니다. 저는 이와 똑같은 실수로 인해 하류 제조업체가 전체 생산 배치를 손실하는 것을 목격했습니다. 수치는 정확했지만, 측정값이 잘못된 것이었습니다. 해결책은 PEEK의 네 가지 온도 수치 중 어떤 수치가 실제로 해당 부품을 제어하는지 파악하고 올바른 순서대로 읽는 것입니다.
HDT가 대부분의 구매자를 속이는 이유는 무엇일까요?
열변형 온도(HDT)는 단기 테스트이지 사용 등급이 아니므로 부품을 작동시킬 수 있는 최대 온도를 거의 항상 과대평가합니다. 이 장치는 표준 막대가 설정된 하중(일반적으로 1.8 MPa) 하에서 일정량만큼 휘어지는 온도를 측정합니다. ISO 75 / ASTM D648. 평생 보장이 아니라, 간단하게 합격/불합격 여부를 판단하는 과정이라고 생각하세요.
여기서부터 위험해집니다. PEEK에 30% 유리 섬유나 탄소 섬유를 첨가하면 열변색 온도(HDT)가 약 152°C에서 300°C 이상으로 급격히 상승할 수 있습니다. 섬유 네트워크가 막대를 곧게 유지해 주는 동안 주변의 폴리머는 이미 연화됩니다.
그 높은 수치는 10년간의 사용에 대해서는 아무것도 말해주지 않습니다. 지속적인 하중과 열 하에서 연화된 매트릭스는 크리프라고 불리는 과정을 통해 천천히 변형됩니다. 섬유는 이 변형을 늦추는 역할을 할 뿐, 완전히 멈추게 하지는 못합니다.
그러면 부품이 모든 벤치 테스트를 통과할 수 있습니다. 현장에서 변형, 이완 또는 치수 정확도 손실로 인해 고장이 발생할 수 있습니다. HDT 수치가 안전하다고 제시한 지 한참 후에도 저는 OEM 고객 관리에서 한 가지 원칙을 고수합니다. HDT는 선별 도구로만 활용하고 절대 사양으로 받아들이지 말라는 것입니다.
PEEK의 내열 한계를 실제로 정의하는 네 가지 수치
PEEK는 네 가지 열역학 수치를 제공하며, 각 수치는 서로 다른 질문에 대한 답을 제시합니다. 이 수치들을 혼동하면 과도한 비용을 지불하거나 설계가 부족해질 수 있습니다.
- 유리 전이 온도(Tg ~143°C): 고분자의 비결정 영역이 단단한 상태에서 부드러운 상태로 변하는 지점. ISO 11357에 따라 DSC로 측정함. 급격한 변화가 아니라 점진적인 변화임.
- 녹는점(Tm ~343°C): 결정 구조가 붕괴되는 지점입니다. 이곳은 처리의 최소 한계점이자 어떤 부품도 견딜 수 없는 절대적인 최대 한계점입니다.
- HDT(~152~160°C, 보강재 함유 시 ~300~315°C): 단기 하중 강성. 선별 용도로만 사용됩니다.
- 연속 서비스/RTI(~240–260°C): 장기적으로 봤을 때 중요한 수치입니다. 이 수치가 여러분의 역할 성패를 좌우합니다.
독립적인 동료 평가를 거친 연구에서 기본 수치가 확인되었습니다: PEEK는 다음과 같은 결과를 보여줍니다. Tg는 약 143°C, Tm은 약 343°C입니다.. 저건 물리학이지 마케팅이 아니야.
대부분의 엔지니어들이 잘 사용하지 않는 숫자는 마지막 숫자입니다. 연속 서비스 온도 이 수치는 소재가 주요 특성을 잃지 않고 수천 시간 동안 고온에서 작동할 수 있는 최대 온도를 나타냅니다. PEEK는 무부하 또는 경부하 사용 시 약 260°C를 유지합니다.
그 수치가 뒷받침될 때 UL 746B 상대 열지수, 그 효과는 훨씬 더 강력합니다. RTI는 샘플이 노화됨에 따라 속성값이 초기값의 절반으로 떨어질 때까지 설정되며, 이를 10만 시간(약 11년 사용 기간)으로 외삽합니다.
HDT가 단거리 경주라면, RTI는 마라톤과 같고, 마라톤에 필요한 부품을 선택하는 것입니다.
PEEK를 테스트 임계값(Tg) 이상에서 실행할 수 있나요? 네, 가능합니다. 그 이유는 다음과 같습니다.
PEEK는 반결정질 소재이기 때문에 143°C의 유리전이온도(Tg)보다 훨씬 높은 온도에서도 사용할 수 있습니다. 즉, 비정질 영역이 연화된 후에도 결정질 영역이 계속해서 하중을 지탱합니다. 신규 구매자들로부터 가장 많이 받는 질문은 바로 이것입니다. "제 용도는 Tg보다 온도가 높아서 PEEK는 사용할 수 없는 거죠?" 거의 항상 아닙니다.
같은 부분을 공유하는 두 가지 상태를 상상해 보세요. 유리전이온도(Tg) 이하에서는 두 상태 모두 단단합니다. Tg 이상에서는 비정질 상태는 고무처럼 유연해지는 반면, 결정질 상태는 형태를 유지하고 응력을 견뎌냅니다.
독립적인 연구 결과에 따르면 PEEK는 다음과 같은 특성을 나타냅니다. 연속 사용 온도 260°C 143°C의 Tg에도 불구하고, Tg를 넘는다고 해서 반드시 파손되는 것은 아닙니다. 이는 강성과 인성 사이의 균형이 변화하는 것을 의미합니다.
하지만, 그에 따른 절충점은 분명히 존재합니다. Tg 이상에서는 충전재가 없는 PEEK는 강성을 잃습니다. 부품이 약 143°C 이상의 온도에서 상당한 하중을 견뎌야 하는 경우, 강성을 복원하기 위해 강화 등급으로 변경해야 합니다. — PEEK가 Tg에서 "실패"해서가 아니라, 설계상 이제 광섬유가 필요하기 때문입니다.

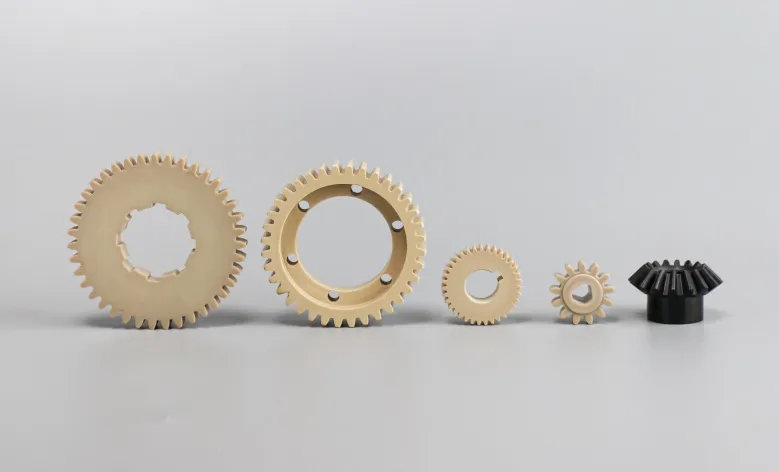

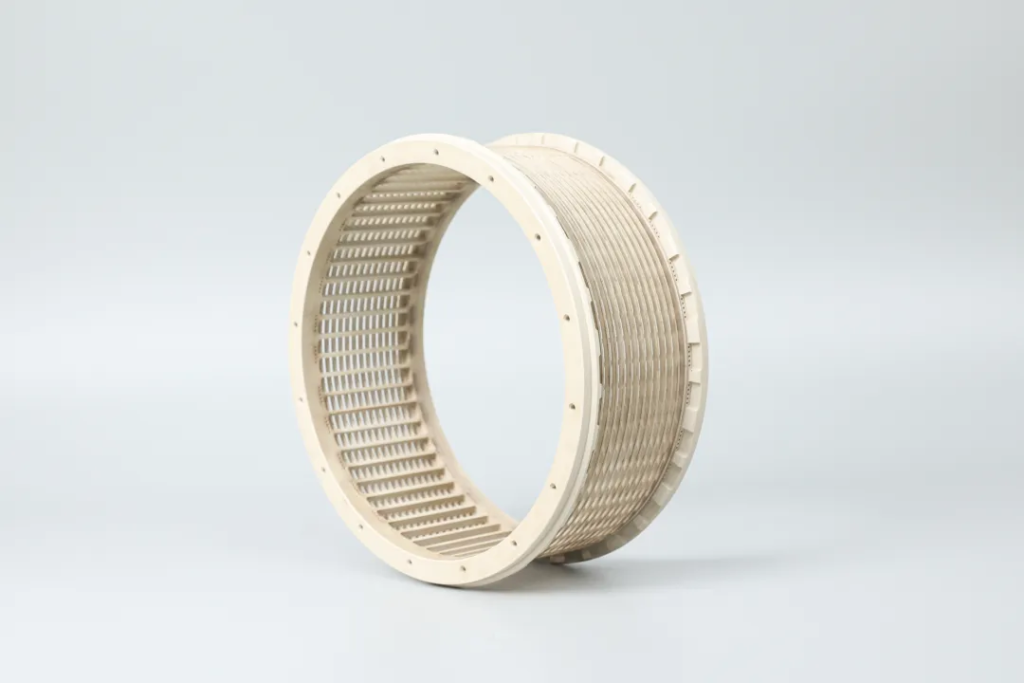

고객이 180°C에서 휘어질까 봐 걱정했던 펌프 기어를 통해 이 사실을 알게 되었습니다. 충전재가 없는 상태에서는 형태는 유지되었지만 기어 맞물림에 필요한 것보다 더 많이 휘어졌습니다. 유리 섬유 재질로 바꾸자 화학적 조성은 그대로 유지하면서도 휘어짐 문제가 해결되었습니다. 유리전이온도(Tg)는 변하지 않았습니다. 설계 의도가 바뀐 것입니다.
미충전 vs GF30 vs CF30: 브로셔가 아닌 적재량에 따라 등급을 선택하세요
대부분의 강재 선택은 크게 세 가지 종류로 나뉩니다: 무충전재, 30% 유리섬유(GF30), 그리고 30% 탄소섬유(CF30). 브로셔에서는 가장 큰 수치를 강조하지만, 실제 하중을 가해봐야 적합한 강재를 알 수 있습니다.
매개변수 행렬(일반적인 산업 값)
| 속성(테스트 메서드) | 채워지지 않은 PEEK | 피크 GF30 | 피크 CF30 |
|---|---|---|---|
| 유리 전이 온도(Tg) (ISO 11357) | 약 143°C | 약 143°C | 약 143°C |
| 녹는점 Tm | 약 343°C | 약 343°C | 약 343°C |
| HDT 1.8 MPa (ISO 75 / D648) | 약 152~160°C | 약 300~315°C | 약 310~315°C |
| 지속적인 서비스 / RTI | 약 240~260°C | 약 250~260°C | 약 250~260°C |
| 인장 탄성 계수 | 약 3.5~4 GPa | 약 11 GPa | 약 22~24 GPa |
| 열전도율 | 약 0.29 W/m·K | 약 0.43 W/m·K | 약 0.9 W/m·K |
| 선형팽창(CLTE) | 제일 높은 | 낮추다 | 가장 낮은 (방향) |
| 전기적 동작 | 절연체 | 절연체 (~10¹⁴ Ω·cm) | 전도성 (~10⁴ Ω·cm) |
| 밀도 | 약 1.30 g/cm³ | 약 1.51 g/cm³ | 약 1.38~1.40 g/cm³ |
| 상대적 비용 지수 | 1.0 | ~1.1–1.3 | ~1.5–2.0 |
제시된 값은 공급업체별 일반적인 범위이며, 선택 참고용으로만 제공됩니다. 사양을 확정하기 전에 공급업체의 COA(분석증명서)를 통해 확인하십시오.
GF30이 승리할 때
유리 섬유는 유리 섬유가 없는 PEEK에 비해 강성을 약 3배 높이고 성능을 향상시킵니다. 지속 하중 하에서의 크리프 저항, 그러면서도 완벽한 전기 절연체로서의 기능을 유지합니다.
- 펌프 하우징, 밸브 본체, 구조용 브래킷은 150°C 이상에서 사용 가능합니다.
- 강성과 절연성이 모두 필요한 부품.
- 탄소 섬유의 높은 가격이 정당화하기 어려운 예산.
CF30이 승리할 때
탄소 섬유는 탄성률을 GF30의 약 두 배로 높이고 열전도율을 세 배로 높여 접촉면에서 열을 빼앗아 갑니다.
- 강성과 윤활성이 중요한 베어링, 부싱 및 마모 부품.
- 슬라이딩 인터페이스에서의 열 축적을 방지하는 부품.
- 무게에 민감한 브래킷이 알루미늄을 대체합니다.
아무도 인쇄하지 않는 비용
두 가지 페널티는 주요 경기 기록에 거의 등장하지 않습니다.
- 탄소 섬유는 전도성이 있습니다. 습한 환경에서 알루미늄이나 마그네슘 근처에 CF30이 있으면 갈바닉 부식을 유발할 수 있습니다. CF30을 차단하십시오.
- 강화 등급의 씹기 도구. 유리 섬유는 충전재가 없는 경우에 비해 공구 수명을 50~70% 단축시킬 수 있으며, 탄소 섬유는 방향성 수축과 더욱 정밀한 가공 제어 기능을 제공합니다.
추측 없이 PEEK 사양을 지정하는 4단계 프로토콜
저는 모든 신규 유통 파트너에게 동일한 순서를 제공합니다. 이 순서대로 숫자를 입력하면 잘못된 등급이 검사에서 살아남는 경우는 거의 없습니다.
| 단계 | 확인할 숫자 | 그것이 답하는 질문 | 건너뛰었을 때의 비용 |
|---|---|---|---|
| 1 | RTI / 지속적인 서비스 | 최고 온도에서 수년간 견딜 수 있을까요? | 노화로 인한 느린 자기장 고장 |
| 2 | HDT | 단기간 열과 하중을 견뎌낼 수 있습니까? | 조립 또는 스파이크 중 변형 |
| 3 | 티그 | 뻣뻣함을 유지하려면 섬유질이 필요한가요? | 부드럽고 유연한 부분은 143°C 이상에서 작동합니다. |
| 4 | 티엠 | 내 장비로 처리할 수 있나요? | 성형이 불가능하거나 그을린 재료 |
- HDT가 아닌 RTI부터 시작하세요. 부품의 실제 연속 작동 온도를 설정한 다음, 그보다 높은 등급의 제품을 요구하십시오. 이것이 바로 안전 기준입니다.
- HDT는 단기적인 변동을 선별하는 데에만 사용하십시오. 이는 순간적인 오버슈트나 고온 조립 공정 중에도 부품이 처지지 않음을 확인시켜 줍니다.
- 부하에 대한 Tg 값을 확인하십시오. 실제 응력 하에서 사용 온도가 143°C에 근접하거나 그 이상일 경우, 매트릭스 연화를 상쇄하기 위해 강화 등급을 지정하십시오.
- 회선과 Tm 값을 대조해 보세요. PEEK 용융 가공 온도는 약 360~400°C이므로, 기계와 공구가 해당 온도를 견딜 수 있는지 확인하십시오.
실제 비용은 얼마일까요? 구매자와 유통업체를 위한 총소유비용(TCO) 관점
고온 부품의 경우, 수지 가격은 전체 비용에서 가장 작은 부분일 뿐이며, 잘못된 사양으로 인한 비용이 수지 가격을 훨씬 능가합니다. 구매팀은 종종 킬로그램당 비용만 최적화하고 총 소유 비용(TCO)의 나머지 부분, 즉 불량품, 재작업, 가동 중단 시간, 그리고 두 번 실행해야 하는 검증 비용을 간과합니다.
다음은 PEEK 구성 요소 하나에 대한 분해도를 보여주는 예시이며, 수치는 크기 비교를 위한 용도로만 제시됩니다.
| 비용 요소 | 규격 미달 (저가형) | 정확한 사양 (정확한 등급) |
|---|---|---|
| 레진/블랭크 비용 | 최저 | +10–40% |
| 가공 및 공구 | 기준 | 표준에서 +20%까지 |
| 현장 장애 및 가동 중단 | 높고 가능성이 높다 | 거의 0 |
| 재자격 | 자주 필요합니다 | 피했다 |
| 총 소유 비용 | 제일 높은 | 최저 |
내 모든 거래처에서 같은 패턴이 반복됩니다. 견적 당시에는 비싸 보였던 등급의 부품이 1년 후에는 가장 저렴한 경우가 많았습니다. 좋은 성적을 위해 투자하고, 실패에 대한 비용은 아끼세요.
배전기 각도
재판매업체에게 정확한 사양 표기는 단순한 호의가 아니라 마진 보호 수단입니다. 잘못된 등급을 표기할 때마다 반품, 교환 또는 거래 손실로 이어집니다.
- 4단계 프로토콜에 따라 제품을 선별하는 유통업체는 반품률을 낮추고 총마진을 보호합니다.
- (부하가 허용될 경우) 고객을 CF30에서 GF30으로 안내하는 것은 다음 세 건의 주문을 따내는 데 필요한 신뢰를 구축하는 데 도움이 됩니다.
- 적절한 등급의 주식을 보유하는 것이 아무도 두 번 사지 않는 가장 비싼 주식을 보유하는 것보다 낫습니다.
PEEK 조달: 문서, 최소 주문량, 리드 타임 및 통관
등급이 정확하더라도 서류 작업과 물류가 제대로 진행되지 않으면 구매자는 만족하지 못합니다. 바로 이 지점에서 국제 B2B 거래가 조용히 무산되는 경우가 발생합니다.
- 선적 서류 비치. 배치 추적 기능이 포함된 분석 증명서(COA)를 반드시 요구하십시오. 규제 대상 최종 용도의 경우, 특정 승인 사항을 요청하십시오. NORSOK M-710 인증 등급 일반적인 주장보다는 황화수소 가스 및 증기 또는 항공우주 분야의 가연성 데이터와 관련된 내용이어야 합니다.
- 최소 주문 수량(MOQ) 및 납기. 수지 펠릿, 봉, 판재는 각각 최소 주문 수량과 납기가 다릅니다. 맞춤형 형상의 경우 용융 가공에 필요한 납기를 고려하여 계획하고, 재고가 지역 창고에 있는지 또는 원산지에서 배송되는지 확인하십시오.
- 세관 및 배송. 운송업체에 정확한 HS 코드를 확인하고, 해상 운송과 항공 운송의 소요 시간을 고려하며, 검사 증명서가 상품과 함께 운송되어 지체 없이 검사를 통과할 수 있도록 하십시오.
학년에 맞춰주세요 열 및 화학적 프로필 먼저 신청서를 제출하고, 그 다음 서류 및 물류를 확정하십시오. 어느 하나라도 건너뛰면 주문이 지연됩니다.
구매자들이 가장 많이 묻는 질문에 대한 빠른 답변
PEEK는 유리전이온도(Tg)인 143°C 이상에서 사용할 수 있습니까?
네. 결정상은 유리전이온도(Tg)를 넘어 하중을 견딜 수 있습니다. 143°C 이상에서 하중을 받는 부품의 경우, 강화 재질로 된 제품을 사용하십시오.
PEEK의 연속 사용 온도 범위는 몇 도입니까?
장기간 사용 시에는 약 240~260°C가 적절하며, 부하 및 등급에 따라 단기간의 온도 상승은 더 높게 허용될 수 있습니다.
HDT와 연속 서비스 온도의 차이점은 무엇일까요?
HDT는 단기 강성 검사입니다. 연속 사용/RTI는 장기 노화 한계입니다. 초 단위까지 정확하게 사양을 준수합니다.
GF30과 CF30 중 어떤 걸 선택해야 할까요?
GF30은 낮은 비용으로 강성과 전기 절연성을 제공합니다. CF30은 전도성이 허용되는 경우 최대의 강성, 내마모성 및 열 방출 성능을 제공합니다.
PEEK 소재가 견딜 수 있는 최대 온도는 몇 도입니까?
이 물질은 약 343°C 부근에서 녹는데, 이는 절대적인 최고 온도입니다. 실제 사용 가능한 온도는 RTI(상용 열처리 조건)에 따라 그보다 훨씬 낮습니다.
부품의 허용 오차를 유지하는 데 필요한 판독값
네 개의 숫자, 네 가지 직업. Tg는 강성 변화 시점을 알려주고, HDT는 단기적인 열 변동을 감지하며, Tm은 가공 및 고장 한계를 설정하고, RTI는 부품의 실제 수명을 알려줍니다. 손해를 보는 구매자들은 보통 HDT(최대 부하율)라는 숫자 하나만 보고 구매를 멈춥니다. 반면 신뢰할 수 있는 부품을 공급하는 구매자들은 네 가지 수치를 순서대로 모두 확인하고, 실제 작동률에 따라 등급을 판단합니다. 사양은 단일 수치가 아니라 일련의 수치입니다.
제품 사양서를 전부 읽는 사람과 이야기해 보세요.
저는 페플론의 주요 고객 담당 매니저입니다. 잘못된 등급의 제품을 두 번이나 판매하는 것보다 사양을 과도하게 선택하시는 것을 말려드리는 편이 훨씬 낫습니다. 부품의 연속 온도, 하중 및 환경 정보를 보내주시면 적합한 제품을 추천해 드리겠습니다. 페플론 PEEK 수지 등급 — 또는 언제 알려드릴지 PEEK는 PTFE에 비해 과도한 성능입니다. 그 직업을 위해서요. PEEK 샘플과 전체 COA를 요청하세요. 그리고 우리는 서류상으로 가장 좋아 보이는 수치뿐만 아니라, 귀사의 작동 주기에 맞는 열 데이터를 포함할 것입니다.
