Elektronik için Floropolimer Malzemeler
Kablo ekstrüzyon üreticileri, PCB laminat üreticileri, konektör OEM'leri, kapasitör üreticileri ve yarı iletken ekipman alıcıları için kullanışlı bir seçim kılavuzu. PTFE, FEP, PFA, ETFE, PCTFE veya PEEK'i ürettiğiniz bileşenle eşleştirin; SEMI kalitelerini gereğinden fazla belirtmeden veya ihtiyacınız olmayan bir Dk sınıfı için para ödemeden.
Bu sayfa kimler için?
Floropolimer ham maddesi (PTFE ince toz, FEP ve PFA peletleri, ETFE, PCTFE, PEEK) ve işlenmeye hazır stok şekilleri tedarik ediyoruz. Bu sayfa, siparişi fiilen veren alıcılar için yazılmıştır.
Kablo ve tel ekstrüderleri
LAN, plenum, koaksiyel, bağlantı ve cihaz kabloları için FEP / PFA / ETFE / PTFE ince toz. Yüksek hat hızları için kararlı MFR, partiden partiye tutarlılık.
PCB ve laminat üreticileri
Yüksek frekanslı laminat için PTFE dispersiyonu ve PTFE film, çok katmanlı yapı için PFA/FEP yapıştırma filmi.
Konnektör ve bileşen OEM
İşlenmiş izolatörler için PTFE çubuk ve boru, kalıplanmış yüksek sıcaklık parçaları için PFA granülleri, yapısal gövdeler için PEEK.
Yarı iletken ve EMS dağıtıcıları
Sıvı işleme için SEMI F-57 standardına uygun yüksek saflıkta PFA; temiz oda işleme ve yedek parçalar için standart ebatlarda PTFE / PEEK levha.
Çalışma koşullarına göre nasıl seçim yapılır?
Elektronik seçiminde yapılan hataların çoğu, elektriksel ve proses hedefleri belirlenmeden önce polimer ailesinin seçilmesinden kaynaklanır. Kararın büyük bölümünü üç sayı belirler: dielektrik hedefi (Dk / Df), en yüksek işleme veya çalışma sıcaklığı ve temizlik veya alev sınıfı.
Elektrik zarfını tanımlayın.
Hedef Dk ve Df, frekans bandı, kırılma gerilimi, yüzey direnci (ESD varsa), ekleme kaybı hedefi.
Aileyi eşleştirin
En düşük Dk/Df değerleri için PTFE, eritilerek işlenebilen kablo kılıfı için FEP, yüksek sıcaklık konektörleri ve SEMI sıvı işleme için PFA, ince duvarlı bağlantı teli için ETFE, nem bariyeri contaları için PCTFE, yapısal izolatörler için PEEK.
Not ve formu onaylayın
Doğru MFR'yi, parçacık boyutunu, iyonik içeriği ve formu (reçine, dispersiyon, film, çubuk, tüp) seçin. Çizimi veya işleme zaman aralığını gönderin; ilk parti gönderilmeden önce riskleri belirliyoruz.
Elektronik bileşenlere göre malzeme seçimi tablosu
Bu belgeyi DFM (Üretilebilirlik için Tasarım) veya süreç incelemeniz için başlangıç noktası olarak kullanın. İlk siparişi vermeden önce son sütundaki maddeleri malzeme ekibimizle teyit edin.
| Bileşen | Çalışma durumu | Önerilen malzeme | Neden uygun? | Sipariş vermeden önce onaylayın. |
|---|---|---|---|---|
| LAN / plenum kablosu (CMP) | Plenum alev testi, ≤200 °C | FEP ceket + yalıtım | UL onaylı, düşük dumanlı, yüksek hızlı ekstrüzyon için eriyik işlemeye uygun | İletken kalınlığı, plenum sınıfı (CMP / CMR), MFR hedefi |
| Koaksiyel kablo dielektriği | Düşük Dk, sıcaklık aralığında kararlı | PTFE ince toz bant, köpüklü FEP | Ticari polimerlerde en düşük Dk (≈2,0–2,1) ve dağılma faktörü. | Hedef Dk, frekans, zayıflama, köpüklenme yoğunluğu |
| RF / 5G / mmWave düzenekleri | GHz frekanslarında düşük kayıp, faz kararlılığı | Mikrogözenekli PTFE (ePTFE), köpüklenmiş FEP | Yüksek frekansta en düşük ekleme kaybı, sıcaklığa karşı kararlı Dk değeri. | Frekans bandı, geri dönüş kaybı, faz kararlılığı özellikleri |
| Bağlantı ve cihaz kablosu | 200 °C sürekli, aşındırma | PTFE macun ekstrüzyonu veya ETF | Isı direnci (PTFE) veya ince duvarlı mekanik dayanım (ETFE) | UL/IEC standardı, iletken boyutu, renk |
| Bileşen uçları için ısı ile büzüşen boru | Lehimleme koruması | FEP, PTFE ısı büzüşmeli | Optik şeffaflık (FEP), en yüksek sıcaklık hizmeti (PTFE) | Büzülme oranı, iç çap öncesi/sonrası, toparlanma sıcaklığı |
| Yüksek frekanslı PCB laminatı | Düşük Dk alt tabaka, ≤260 °C yeniden akış | PTFE dispersiyonu + cam elyaf kumaş, PTFE film | Frekans boyunca kararlı Dk ve düşük kayıp tanjantı | Dk/Df hedefi, cam örgü, bakır folyo profili |
| Çok katmanlı PCB için yapıştırma filmi | 250–360 °C'de laminasyon | PFA filmi, FEP film | Eritme yöntemiyle üretilen, düşük iyonik/metalik içerikli, halojen içermeyen | Kalınlık, erime aralığı, iyonik içerik limiti |
| Konnektör izolatörleri (yüksek sıcaklık / kurşunsuz lehimleme) | 260 °C yeniden akış, boyutsal tutma | PFA kalıplanmış, PTFE işlenmiş | Lehimleme işleminde şeklini korur, en düşük dielektrik kaybı. | Akış profili, geometri, varsa dolgu malzemeleri |
| Kondansatör ve yalıtım filmi | İnce film, arıza gerilimi | PTFE / PFA film | Düşük Df, yüksek arıza gerilimi, yüksek sıcaklık hizmeti | Kalınlık toleransı, kırılma V, çalışma sıcaklığı |
| Yonga taşıyıcılar, FOSB, FOUP kabukları | UHP, isteğe bağlı olarak antistatik | Yüksek saflıkta PFA (YARI F-57) | Düşük TOC, düşük metalik iyonlar, temiz oda için partikül içermez. | Yarı sınıf, antistatik seçenek, dış çap / duvar kalınlığı |
| Yarıiletken sıvı hatları ve bağlantı parçaları | UHP kimyasalları, 200 °C | PFA boru, FEP boru | İnert, pürüzsüz iç yüzey, düşük ekstraksiyonlu | Kimyasal listesi, Dış Çap / İç Çap, alev tipi |
| ESD / antistatik parçalar ve aparatlar | Yüzey direnci 10⁴–10⁹ Ω | Grafit dolgulu PTFE, karbon dolgulu PTFE | İletken ancak kimyasal olarak inert, işlenebilir | Yüzey direnci hedefi, geometri, temiz oda sınıfı |
| Pil / güç elektroniği yalıtımı | Yüksek V, UL94 V-0 | ETF film, PFA bant, FEP ısı büzüşmeli | Yüksek dielektrik dayanımı, halojen içermeyen alev geciktiricilik | UL94 sınıfı, kalınlık, yapışkan destek |
| Nem bariyeri contaları (hassas aletler) | Düşük su buharı geçirgenliği | PCTFE | Floropolimerler arasında en düşük su buharı geçirgenliğine sahip. | Bez geometrisi, çalışma sıcaklığı aralığı |

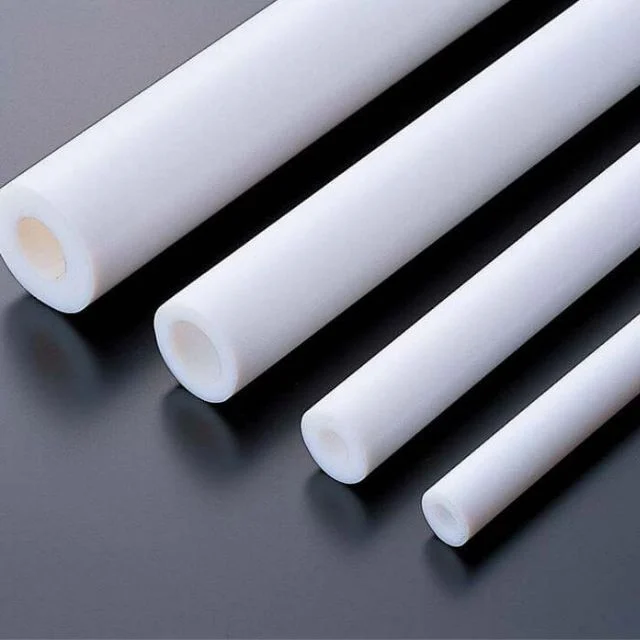

| İşlenmiş parçalar için stok levha, çubuk ve boru | Temiz oda veya dağıtımcı envanteri | PTFE çubuk, PTFE levha, PEEK levha | Distribütörde stokta bulunan boyutlar, öngörülebilir işlenebilirlik | OD / ID / uzunluk listesi, bakir vs. doldurulmuş kalite |
Elektronik sektörüne gönderdiğimiz malzeme aileleri
Her kartta malzemenin en iyi olduğu alanlar, yetersiz kaldığı alanlar ve elektronik müşterilerinin en çok satın aldığı form faktörleri listelenmiştir.
En düşük Dk dielektrik, işlenmiş yalıtkanlar
Referans dielektrik malzeme — Dk ≈ 2,0–2,1, Df ≈ 0,0002 — ve kimyasal olarak inerttir. Koaksiyel dielektrik, PCB laminat bağlayıcı, kondansatör filmi ve işlenmiş konektör izolatörlerinde kullanılır.
Plenum kablosu, köpük dielektrik, ısı ile büzüşen
Eritme işlemine uygun, düşük dumanlı, plenum sınıfı. LAN/CMP kablo kılıfı, köpük dielektrik ve bileşen uçları için şeffaf ısı büzüşmeli boru için varsayılan malzeme.
- FEP reçinesi genel bakış ve MFR seçenekleri
- FEP, tel ve kablo için
- FEP dağılımı film ve yapıştırma için
Yüksek sıcaklık konektörleri, yarı iletken sıvı işleme
PTFE sınıfı kimyasal direnç ve daha iyi mekanik dayanıklılık ile 260 °C'ye kadar kesintisiz hizmet. Yonga levha ve kimyasal işleme için SEMI F-57 standardına göre yüksek saflık derecesi.
- Formlar: PFA reçinesi, mikro toz, dispersiyon
- Kullanım alanları: kurşunsuz lehimleme konnektörleri, FOUP / FOSB, sıvı hatları
İnce duvarlı bağlantı kablosu, pil yalıtım filmi
Floropolimer ailesinin en iyi mekanik dayanımına ve aşınma direncine sahip malzemesi. İnce duvarlı bağlantı kablosu, pil hücresi sargı filmi, halojen içermeyen alev geciktirici kablo.
- ETFE reçinesi notlar ve formlar
- Kullanım alanları: Yüksek voltajlı pil izolasyonu, kurşun çerçeve bandı, HDMI/USB iç kablosu.
Nem bariyeri contaları, düşük geçirgenlikli contalar
Floropolimer ailesindeki en düşük su buharı geçirgenliğine sahiptir. Hassas alet contaları, vakum bileşenleri ve kriyojenik elektronik contaları için kullanılır.
- PCTFE reçinesi
- Kullanım alanları: kriyojenik contalar, oksijen servisi contaları
ESD parçaları, aşınma pedleri, temiz oda kalıpları
Cam, karbon, grafit veya MoS₂ dolgu maddesi, aşınma ömrünü, yüzey direncini ve sertliğini ayarlar. Antistatik aparatlar, yonga levha taşıma pedleri ve işlenmiş aşınma yüzeyleri için kullanılır.
- Cam dolu — genel aşınma, boyutsal kararlılık
- Grafit dolgulu — antistatik, iletken yüzeyler
- Bronz dolgulu — yük taşıyıcı aşınma pedleri
- MoS₂ dolgulu — yumuşak temas yüzeyi, düşük aşınma
Yapısal bağlantı elemanı gövdeleri, test soketleri
Bir floropolimer değil, ancak onunla birlikte gönderdiğimiz ortak malzeme. PEEK, dolu PTFE'nin sünme yaptığı durumlarda yükü üstlenir — IC test soketleri, yüksek pinli konektör gövdeleri, yarı iletken taşıyıcı parçalar.
- PEEK malzemesi — bakir, cam dolgulu, karbon dolgulu
- Distribütör envanteri için stok plakası ve çubuk
1 MHz / 1 GHz'deki dielektrik değerleri
Kalite karşılaştırması için yaklaşık değerler. Her zaman laminatınızın yayınlanmış Dk / Df tablosuyla karşılaştırarak doğrulayın.
- PTFE — Dk ≈ 2.1, Df ≈ 0.0002
- ePTFE / köpüklü FEP — Dk ≈ 1,4–1,7
- FEP — Dk ≈ 2.1, Df ≈ 0.0007
- PFA — Dk ≈ 2.1, Df ≈ 0.0008
- ETF — Dk ≈ 2.6, Df ≈ 0.005
- PCTFE — Dk ≈ 2.5
Uygulama galerisi
Zaten tedarik ettiğimiz yaygın elektronik kullanım örnekleri. Kalite seçenekleri ve teknik veri sayfası için ilgili malzeme sayfasına tıklayın.

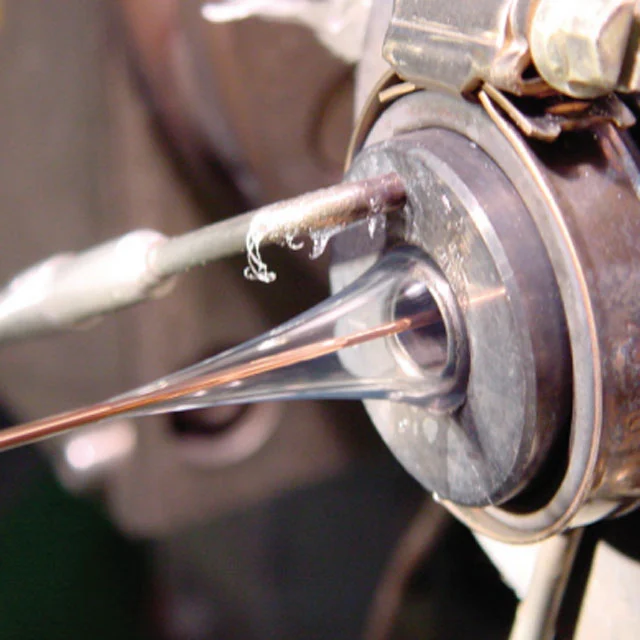

Plenum ve LAN kablosuCMP/CMR plenum kablosu, yüksek hızlı Cat-6A ve Cat-7 veri kablosu için FEP kılıf ve izolasyon.
RF ve mikrodalga koaksiyel kabloDüşük kayıplı RF ve 5G mmWave düzenekleri için PTFE bant ve köpüklü FEP dielektrik malzeme.

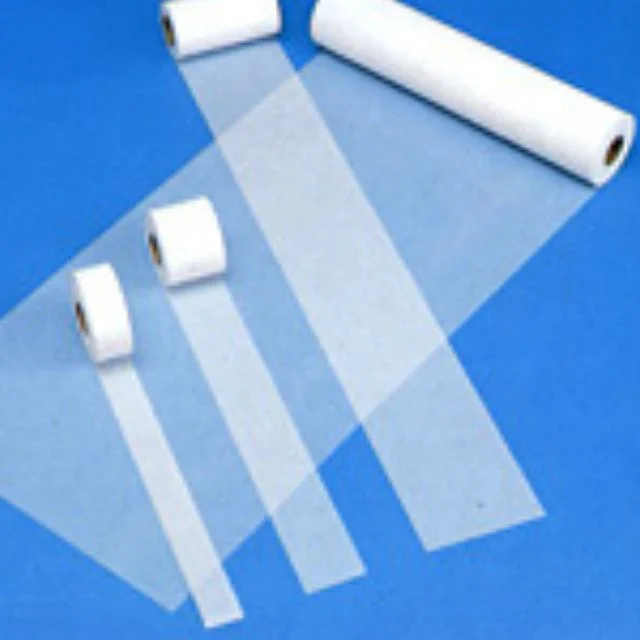

PCB laminat ve filmYüksek frekanslı devre kartları için sıyrılmış PTFE bant, PFA yapıştırma filmi ve PTFE emdirilmiş cam elyaf kumaş.
Semicon sıvı işlemeIslak tezgah ve kimyasal madde iletimi için yüksek saflıkta PFA borular, bağlantı parçaları ve astarlı vanalar.
Isı ile büzüşen ve kılıflamaBileşen uçları, lehim koruması ve sensör kapsüllemesi için FEP ve PTFE ısı büzüşmeli kılıflar.
Konnektör ve ESD parçalarıİşlenmiş PTFE / PEEK izolatörler, antistatik temiz oda düzenekleri için grafit dolgulu PTFE.
Teklif kontrol listesi — ne göndermelisiniz?
Aşağıdaki maddeleri gönderin, size bir iş günü içinde kalite önerisi, parti fiyatı, teslim süresi ve numune planı ile geri döneceğiz. Eksik veriler, fiyat tekliflerinde revizyonların en büyük nedenidir.
- Toleranslı 2 boyutlu çizim veya 3 boyutlu dosya (STEP / IGES).
- Sürekli hizmet ve en yüksek işlem sıcaklığı
- Hedef Dk / Df, frekans bandı (RF / veri için)
- Kablo iletken çapı ve duvar kalınlığı
- UL/IEC stil numarası (UL94 V-0, CMP, vb.)
- Temiz oda veya yarı sınıf gereksinimi
- Yüzey direnci hedefi (ESD parçaları için)
- Yıllık hacim ve sipariş verme modeli
- Minimum sipariş miktarı, ilk ürün adedi, numune ihtiyacı
- Distribütör SKU'ları için stok büyüklüğü tercihleri
- Ambalajlama, etiketleme ve özel marka gereksinimleri
- Düzenleyici hedefler — RoHS, REACH, halojen içermeyen ürünler
Standartlar ve referanslar
Elektronik malzeme özelliklerini incelerken en sık kullandığımız teknik referanslar bunlardır. Talep üzerine ilgili SEMI, IPC ve UL yöntemlerine atıfta bulunan sertifikalar (CoA) sağlayabiliriz.
SEMI — yarı iletken malzeme standartları
SEMI F-57, yarı iletken işleme için yüksek saflıkta polimer sıvı işleme bileşenlerini kapsar. Talep üzerine SEMI F-57 saflık hedeflerine uygun PFA kaliteleri tedarik ediyoruz.
IPC — PCB ve montaj standartları
IPC-4101 (sert laminat), IPC-4204 (esnek) ve IPC-A-610 (kabul edilebilirlik). PTFE/PFA film ve laminatı, üreticinizin yeterlilik listesiyle eşleştirirken faydalıdır.
UL — yanıcılık ve kablo güvenliği
UL94 yanıcılık sınıfları (V-0, V-1, 5VA), UL 910 / NFPA 262 plenum, UL 758 cihaz kablolaması. FEP ve ETFE kablo kılıfları için standart referans.
SSS
Elektronik tedarik, malzeme mühendisleri ve EMS dağıtımcılarının bize en sık sorduğu sorular.
Cat-6A / Cat-7 plenum kablosu için FEP mi yoksa ETFE mi kullanmalıyım?
FEP, doğru duvar tasarımıyla UL 910 / NFPA 262 standartlarını karşıladığı ve yüksek hızlı veri iletimi için kararlı, düşük Df değerine sahip olduğu için CMP plenumları için varsayılan malzemedir. ETFE, yükseltici boru sınıfı (CMR) standartlarını karşılar ancak plenum sınıfı duman ve alev ölçümlerinde genellikle FEP'e göre daha düşük performans gösterir. Plenum onayı yerine ince duvarlı mekanik dayanıklılığa ihtiyaç duyduğunuz yerlerde ETFE kullanın.
Koaksiyel dielektrik için macun ekstrüzyon yöntemiyle üretilen PTFE ve FEP arasındaki fark nedir?
PTFE (macun ekstrüzyon yöntemiyle üretilmiş) ince toz( ) en düşük Dk ve Df değerlerini verir, ancak üretim hattı yavaştır ve PTFE sinterleme sıcaklıklarında çalışır. FEP eriyik ekstrüzyon yöntemiyle üretilir - daha hızlı, daha düşük maliyetli ve 2,0 Dk'nin altında köpüklenebilir - ancak Df değeri, sıyrılmış bantlı PTFE'den biraz daha yüksektir. RF / mmWave montajlarında PTFE tercih edilir; hacimli LAN ve koaksiyel kablo üretiminde ise köpüklenmiş FEP tercih edilir.
Yarı iletken levha taşıyıcıları ve kimyasal iletimi için SEMI F-57 sınıfı PFA tedarik ediyor musunuz?
Evet. Yüksek saflıkta ürünler gönderiyoruz. PFA Düşük TOC ve metal iyon içeriğiyle SEMI F-57 bileşenleri (wafer taşıyıcılar, FOSB gövdeleri, kimyasal hatlar, astarlı vanalar) için uygun. Saflık özelliklerinizi (TOC ppb, element başına metal iyonları) paylaşın, biz de kalite ve CoA'yı buna göre eşleştirelim.
Yüksek sıcaklığa dayanıklı bir konektör gövdesi için PTFE yerine neden PFA tercih edilmeli?
PFA eritilerek işlenebilir, bu nedenle bağlantı gövdeleri, işlenmiş PTFE'ye göre daha keskin özelliklere ve daha sıkı toleranslara sahip olacak şekilde enjeksiyon kalıplama yöntemiyle üretilebilir. PFA ayrıca cıvata veya pim tutma yükü altında PTFE'ye göre daha iyi sünme direnci gösterir. Parça tamamen işlenmişse ve mümkün olan en düşük Dk değeri önemliyse PTFE kullanın; parça kalıplanmışsa ve 260 °C'lik yeniden akış işlemine dayanabiliyorsa PFA kullanın.
Antistatik (ESD) PTFE parçayı nasıl temin edebilirim?
Kullanmak grafit dolgulu PTFE Veya karbon dolgulu PTFE — dolgu yüküne bağlı olarak yüzey direnci 10⁴–10⁹ Ω aralığına düşer. Hedef direnci ve geometriyi bize bildirin; size doğru dolgu oranını ve işlenebilir çubuk veya levha malzemesini teklif edelim.
Dağıtımcılar için özel etiketli ambalajda gönderim yapabilir misiniz?
Evet, ambalaj, etiketleme ve analiz sertifikası (CoA) özel marka ile verilebilir. OEM markalı ürünler de gönderdik. PTFE çubuk, PEEK levha ve FEP kablo reçinesini Avrupa ve Kuzey Amerika'daki elektronik distribütörlerine tedarik ediyoruz. Lütfen etiket tasarımınızı ve ambalaj özelliklerinizi talebinizle birlikte paylaşın.
Gerçekçi bir teslim süresi ve numune politikası nedir?
Standart kalitedeki ürünler stoktan 7-15 gün içinde gönderilir. Doğrulama numuneleri (reçine, dispersiyon, film numuneleri, işlenmiş çubuk) genellikle 3-7 gün içinde gönderilir. İlk ürün kalıpları veya çizime göre kesilmiş filmler için, şekil ve toleransa bağlı olarak 2-4 hafta süre tanıyın.
Belirli bir elektronik bileşen için tavsiyeye mi ihtiyacınız var?
Çizimi, elektrik hedefini ve hedef hacmi gönderin. Size kalite önerisi, örnek plan, parti fiyatı ve teslim süresi verilecek; önceden hazırlanmış satış takibi yapılmayacak.
